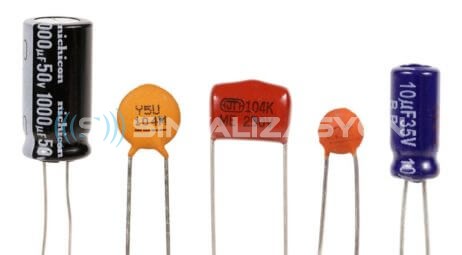

Que signifient les diélectriques de condensateur X7R, X5R, X8R, Z5U, Y5V, X7S, C0G ?
Généralement, dans les notes d'application, le type de condensateur à utiliser est spécifié comme X7R et X5R. Cependant, ce détail est généralement soit ignoré par les ingénieurs concepteurs, soit les valeurs données sans condition sont acceptées. Il est important de concevoir en prêtant attention à certains détails, en termes de coût et de durabilité, car il faut choisir les matériaux non seulement en fonction d'un composant, mais également selon le principe du maillon le plus faible dans l'ensemble de la conception.
Aujourd'hui, les condensateurs céramiques / MLCC (MultiLayer Ceramic Capacitor), qui se distinguent par leur très faible encombrement sur la carte et leur longue durée de vie, sont répartis en 4 classes selon les diélectriques utilisés dans ceux-ci.
- 1ère classe
- 2. Classe
- 3e classe
- 4e année
Les condensateurs de classe 3 et de classe 4 ne sont pas largement utilisés et ne sont donc pas normalisés.
Condensateurs de classe 1 :
Les condensateurs de classe 1 ont les caractéristiques suivantes,
- Coefficient de température linéaire : Sa capacité change linéairement avec la température.
- Pas de dépendance à la tension : sa capacité ne dépend pas de la tension appliquée.
- Pas de vieillissement : ils ont une longue durée de vie en raison de l'argent des matériaux électriques utilisés dans la production.
- Pas de pertes électriques : Il a des pertes électriques nettement inférieures par rapport aux condensateurs de classe 2.
- Utilisé dans les filtres à Q élevé : en raison des propriétés ci-dessus, ils sont utilisés dans des applications telles que les circuits résonnants, les PLL et les oscillateurs.
- Haute stabilité et précision

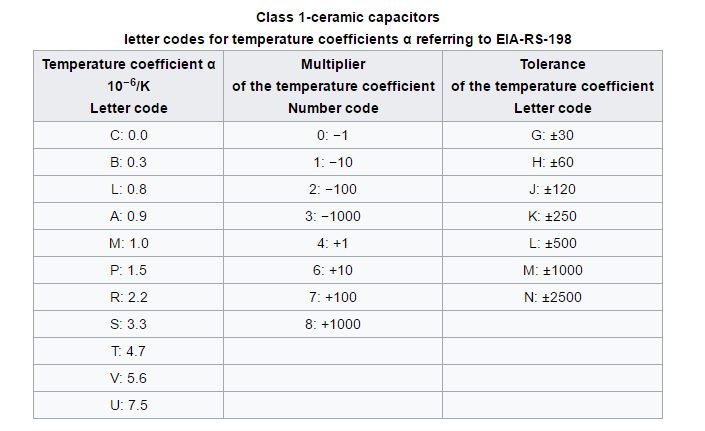

Une notation à 3 chiffres est utilisée pour désigner le diélectrique utilisé selon la norme EIA RS-198.
C0G
| | |
| | | - tolérance
| | ---- Réplicateur
| ------ Coefficient
(Source : Wikipédia)
Pour les condensateurs de classe 1, les caractéristiques mentionnées ci-dessus sont valables dans la plage de +25 degrés Celsius à +85 degrés Celsius.
Condensateurs de classe 2 :
Les condensateurs de classe 2 ont les caractéristiques suivantes
- Coefficient de température non linéaire : les capacités ne changent pas de manière linéaire avec la température.
- Dépendance à la haute tension : sa capacité dépend de la hauteur de la tension appliquée.
- Vieillissement : En raison des matériaux ferroélectriques utilisés dans la production, ils sont soumis à un processus de vieillissement important.
- Pertes électriques élevées : Il a des pertes électriques significativement plus élevées par rapport aux condensateurs de classe 1.
- Haute perméabilité : Il a une efficacité volumétrique élevée en raison de sa haute permittivité.
- Valeurs de capacité élevées : En raison de la haute permittivité, de grandes valeurs de capacité peuvent être atteintes dans de petits boîtiers d'appareils tels que 0201, 0402, 0603.
- Utilisé dans les applications de lissage : En raison des caractéristiques ci-dessus, ils sont utilisés dans des applications telles que le contournement, le couplage, le découplage.
- Il a une faible stabilité et précision

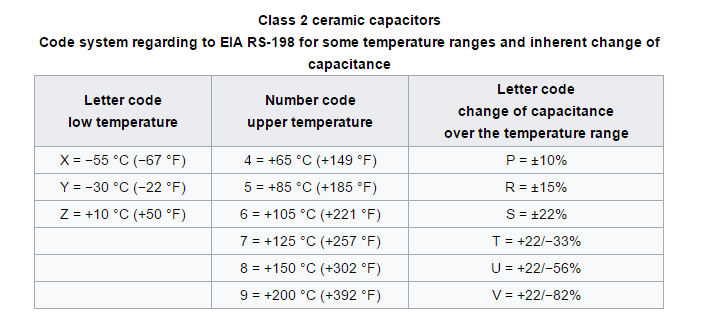

Ils utilisent une notation à 3 chiffres pour désigner le diélectrique utilisé selon la norme EIA RS-198.
X7R
| | |
| | | - tolérance
| | ---- Limite supérieure
| ------ Limite inférieure
(Source : Wikipédia)
Lorsque le fabricant spécifie un code de condensateur X7R, il reconnaît que le condensateur peut fonctionner de -55 degrés Celsius à +125 degrés Celsius et que la capacité du condensateur ne changera pas de moins ou de moins de 15 % par rapport à sa valeur nominale indiquée. .
De même, si le fabricant déclare qu'il s'agit d'un condensateur Y5V, il a été supposé que le condensateur peut fonctionner de -30 degrés Celsius à +85 degrés Celsius, et la capacité du condensateur n'augmentera pas de plus de 22% et ne tombera pas en dessous de 82 %.
Les diélectriques de condensateur les plus utilisés sur le marché portent le code X7R, X8R, X5R, Y5V, Z5U, X7S.
