Il existe plusieurs façons de convertir une tension alternative en tension continue au niveau souhaité pour un microcontrôleur ou une matrice LED. Traditionnellement, un transformateur abaisseur et un élément redresseur sont utilisés dans ce processus de conversion. En utilisant un condensateur suffisamment grand à la sortie du redresseur, le signal ressemble à un signal continu. Ensuite, un circuit pilote régule ce signal continu et le rend adapté à la sortie. D'autre part, une solution peut être fournie directement en utilisant une alimentation SMPS (Switch Mode Power Supply) / alimentation prête à l'emploi. Cependant, ces solutions peuvent ne pas être rentables. Aujourd'hui, les transformateurs particulièrement de faible puissance ont commencé à coûter plus cher qu'un SMPS de même puissance. En particulier dans les cas où le coût et la taille des composants environnants sont nettement inférieurs au coût de l'alimentation électrique, il est devenu nécessaire de proposer des solutions plus économiques. Dans cet article, nous parlerons d'une technologie de conversion à faible THD sans transformateur avec un facteur de puissance de 0,5.
Il existe deux types de base dans la technologie de désactivation sans transformateur, résistive et capacitive. Le seul avantage de la technologie des gouttes résistives par rapport à la technique capacitive est le coût. Comme cette différence est si faible qu'elle peut être ignorée, nous allons continuer avec l'explication de la technologie capacitive.
Remarque importante : Il n'y a pas d'isolation dans la technologie de goutte capacitive/résistive. Par conséquent, de telles conceptions ne peuvent pas être connectées en parallèle/série. Il ne peut pas être utilisé là où une isolation est requise.

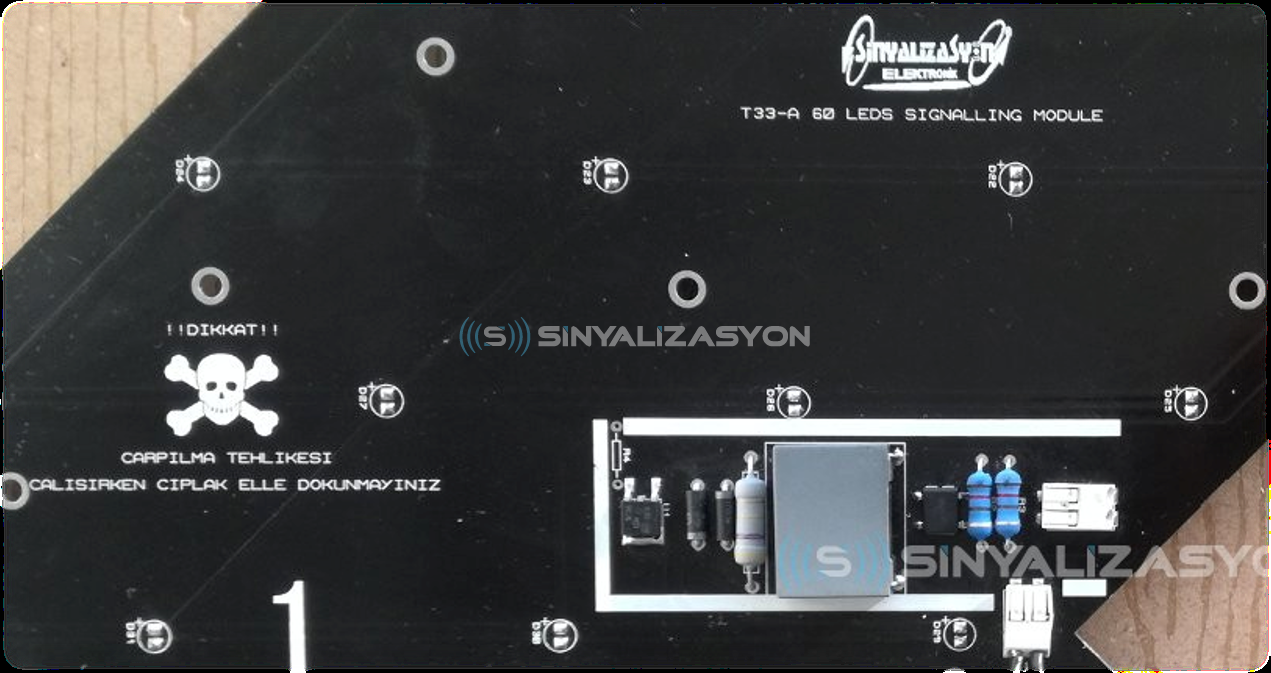

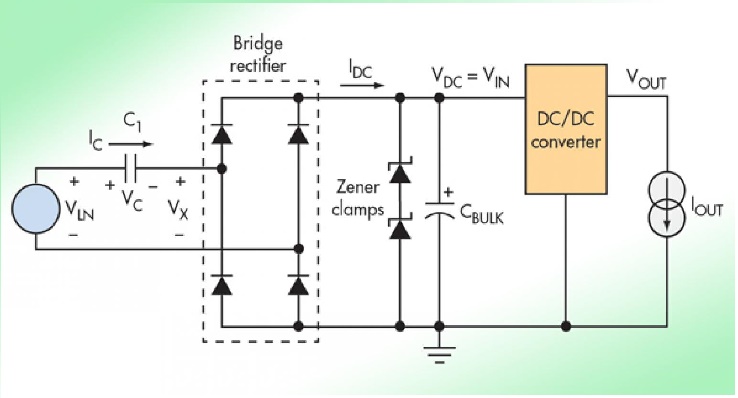

L'idée principale derrière les applications de redresseur pleine onde et demi-onde de ce schéma de circuit est que le condensateur de ligne C1 agit comme une résistance sans perte et que la réactance du condensateur agit comme un régulateur pour régler le courant maximum qui peut être fourni au Entrée DC-DC. Cependant, dans ce cas, le facteur de puissance s'approchera de zéro car le courant d'entrée est ralenti par C1. Par conséquent, le facteur de puissance peut être augmenté en utilisant une résistance parallèle d'environ 500k Ohm. Au fur et à mesure que cette valeur de résistance augmente, la quantité de chauffage augmente et le condensateur commence à devenir dysfonctionnel. Par conséquent, une attention maximale doit être accordée à cet équilibre.
Les diodes Zener essaieront de maintenir la tension redressée constante au niveau Zener, en l'absence de charge sur le côté gauche, et fourniront une source de tension continue. La tension de serrage (somme des zeners) choisie doit être supérieure à la tension requise pour la charge. Par exemple, disons que nous pilotons une chaîne de LED rouges de série 8.
Tension de serrage = 8 x 2,1 + chute de tension du régulateur = 16,8 V + ~3
Tension de serrage = 19,8 V
Il sera possible de réguler la tension continue non régulée au niveau souhaité avec un courant constant ou des régulateurs de conversion DC/DC côté charge. calculs sur le sujet.
http://www.ti.com/lit/an/snva735/snva735.pdf
Vous pouvez y accéder sur.
