Le programme Proteus, qui est utilisé dans la conception de cartes électroniques, comporte deux sous-programmes, ISIS et ARES, afin d'être utilisé pour la conception de schémas et la conception de circuits imprimés.

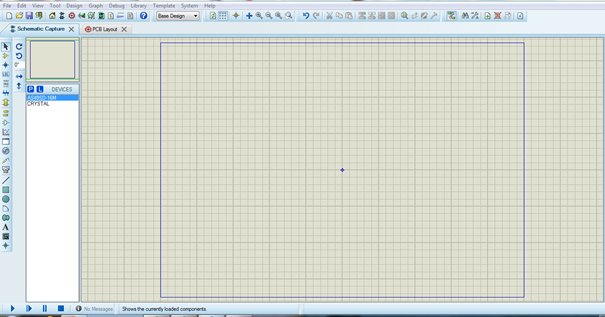

Le programme ISIS est un programme dans lequel les connexions visuelles de la conception et les lignes générales du système peuvent être conçues en conception schématique.

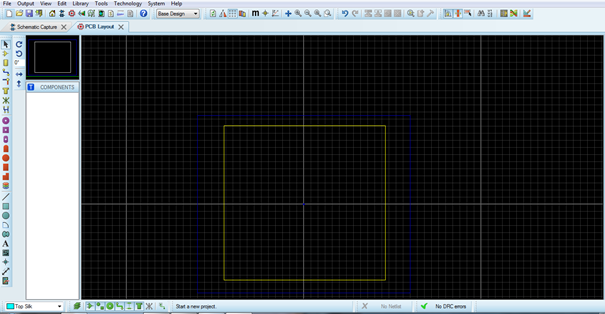

 Le programme ARES, quant à lui, est un programme qui nous aide à convertir les composants à utiliser dans la carte électronique, que nous avons conçue schématiquement dans ISIS, avec des pastilles et/ou des traces, et de les transformer en une carte imprimée grandeur nature circuit. Lors du dessin dans ARES, nous pouvons utiliser des traces pour les connexions, ou nous pouvons utiliser l'un des types de pastilles qui sont divisés en deux comme Throuh-Hole (matériaux Dip) et SMT (matériaux SMD).
Les pads SMT sont divisés en quatre pour leur utilisation prévue : le mode de pad de connecteur de bord, le mode de pad SMT circulaire, le mode de pad SMT rectangulaire et le mode de pad SMT polygonal. Le tampon polygonal est utilisé lorsque plusieurs broches ont une connexion commune et dans les cas où des tampons spéciaux de style polygone concaves ou convexes sont nécessaires.

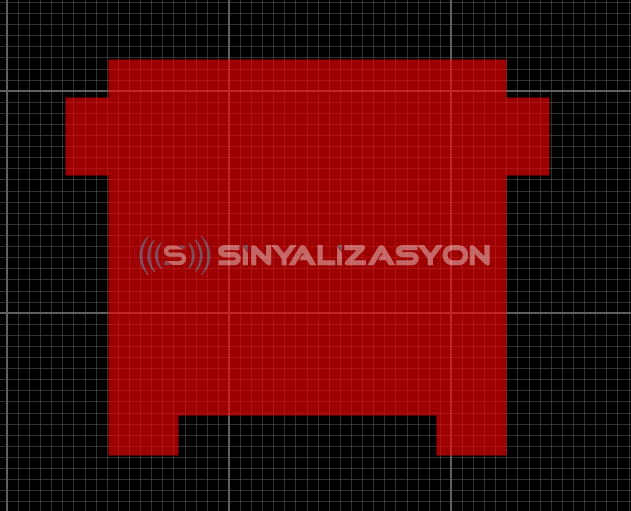

Dessin de tampon polygonal
1. Lors de la création de la nouvelle forme de pastille, des lignes graphiques 2D, des icônes d'arc ou de chemin sont utilisées conformément à son objectif.

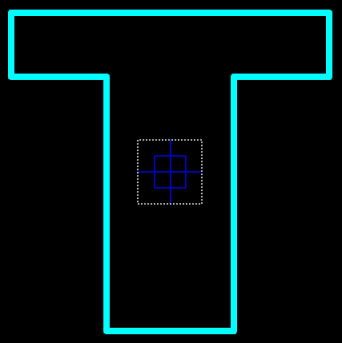

  2.Placez le fabricant d'origine au centre pour déterminer le centre du tampon que nous avons dessiné.



3. Sélectionnez le pad que nous avons dessiné et l'Origin Maker en maintenant enfoncé le clic droit de la souris.



4. Sélectionnez Nouveau style de pad dans la bibliothèque.



5. Entrez un nom pour le nouveau pad.



6. Sélectionnez Polygonal sous SMT pour le type de pastille Polygonal.
7. Appuyez sur OK.



8. Si vous avez besoin d'un espace de garde sur le pastille créé, spécifiez un espacement de garde pour le style de pastille.
9. Si vous souhaitez utiliser le pad à créer uniquement dans le projet en cours, choisissez LOCAL EDIT, si vous souhaitez l'utiliser dans vos autres projets, choisissez UPDATE DEFAULTS.
10. Appuyez sur OK pour créer le nouveau pad.
